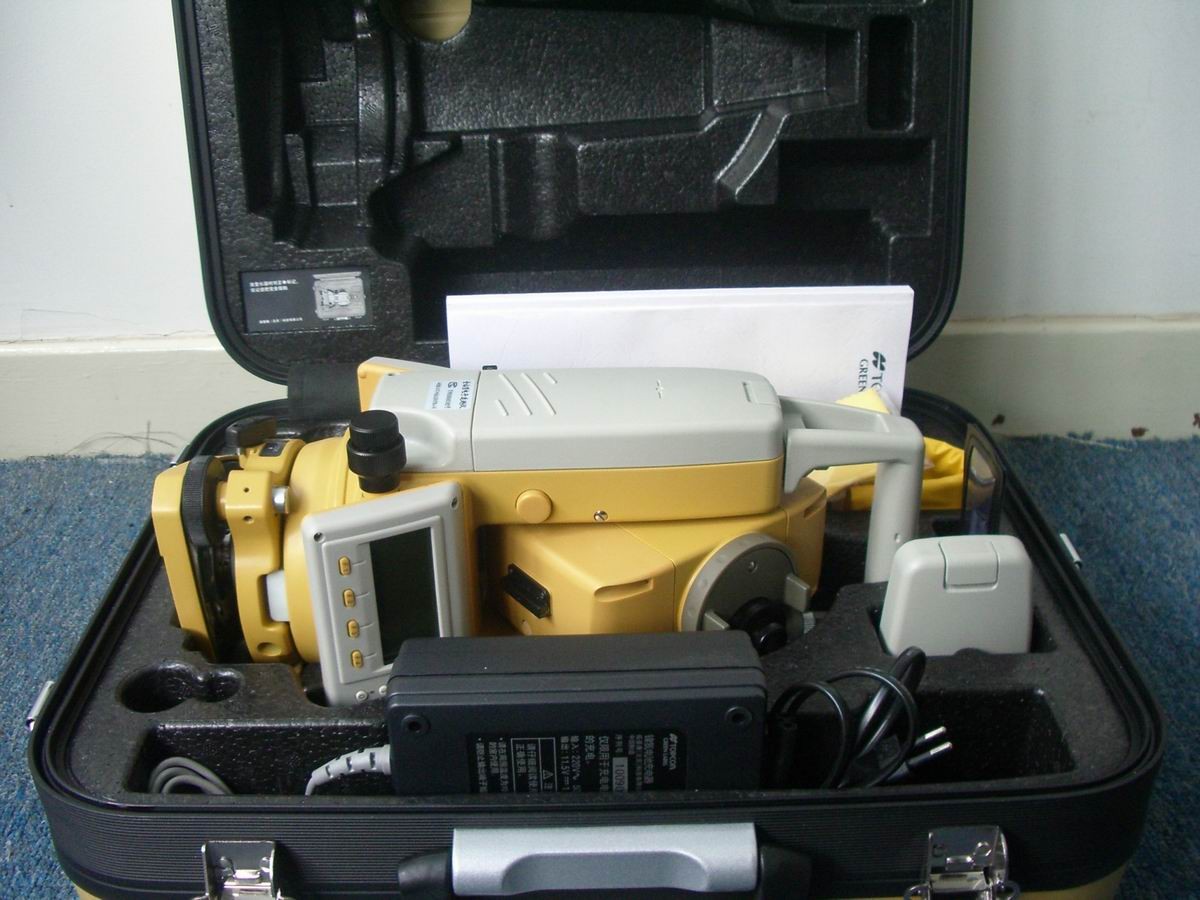

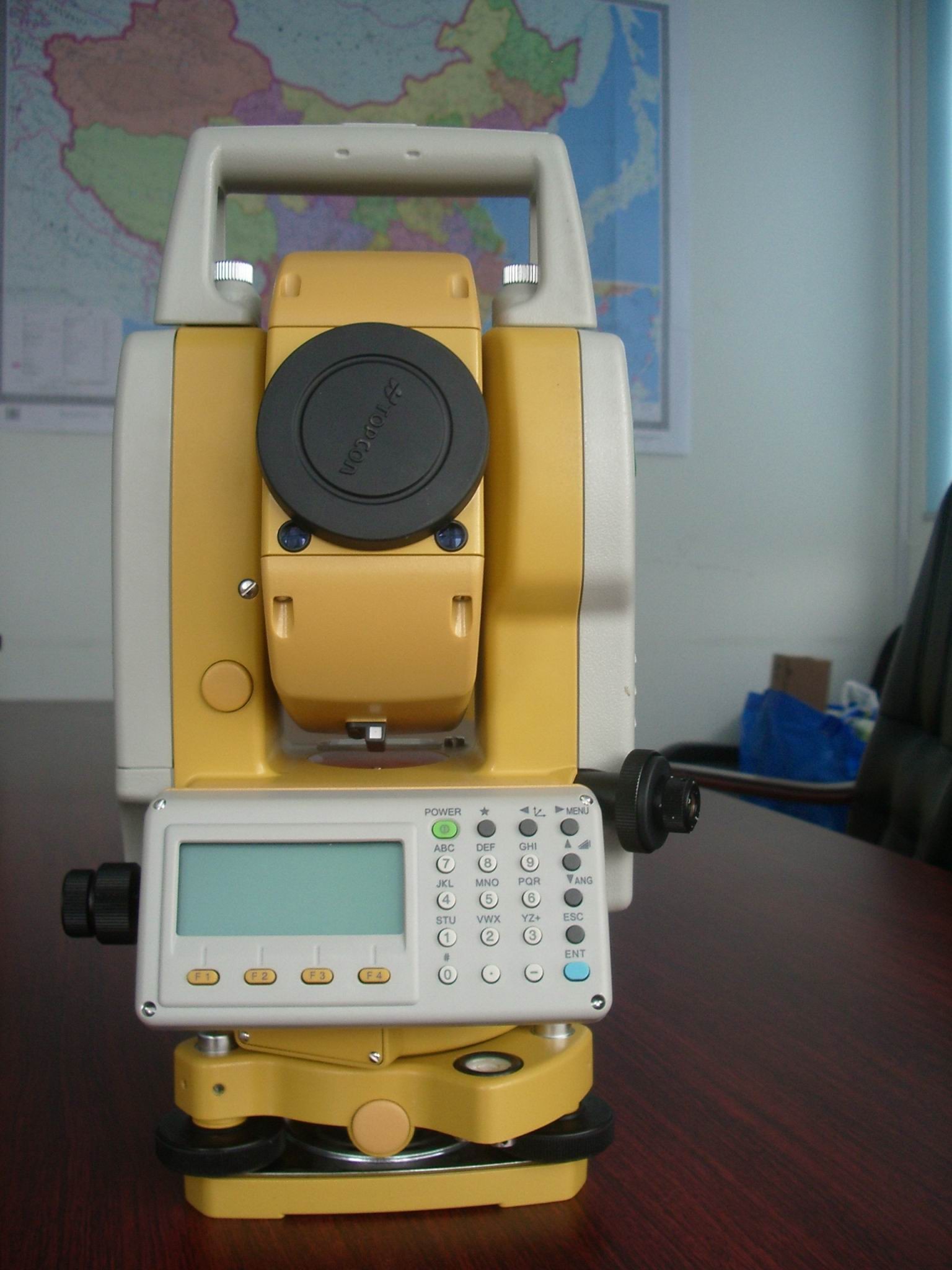

Topcon Συνολικό Σταθμό GPT102R

ΤΕΛΕΣΚΟΠΟ

Διάρκεια

150 χιλιοστά

Σκοπός Διάγραμμα.

45 χιλιοστά (1.77 ίντσες), EDM 50 χιλιοστά (1.97 ίντσες)

Μεγέθυνση

30x

Εικόνα

Στερεά

Το οπτικό πεδίο

1°30'

Δύναμη Λύσης

2.8"

Ελάχιστη απόσταση εστίασης

1.3m (4.27 ft)

Μέτρηση απόστασης - Τρόπος PRISM

Πεδίο μέτρησης

Μίνι πρίσμα 1.000 μέτρα
1 πρίσμα 3.000m (9.900 ft)

Μετρώντας την Ακριβότητα

± 2 mm + 2 ppm x D) m.s.e.

Χρόνος μέτρησης

Καθαρή λειτουργία 1 mm (0.005 ft) 1.1s (Αρχική 2.5s)
Λεπτή λειτουργία 0.2mm (0.001 ft.) 1.5s (Αρχική 3.0s)
Στερεά λειτουργία 1 mm/10 mm (0,005/0,02 ft) 0,8s (Πρώτη 2,5s)

Μέτρηση απόστασης - Μη-PRISM λειτουργία

Πεδίο μέτρησης

Όρος I*1: 1,5 έως 350 m (5 ft έως 1150 ft)

Μετρώντας την Ακριβότητα

± 3 mm + 2 ppm x D) m.s.e.

Χρόνος μέτρησης

Καθαρή λειτουργία 1 mm (0.005 ft) 1.7s (Πρώτη 3.0s)
Λεπτή λειτουργία 0.2mm (0.001 ft.) 2.6s (Πρώτη 3.5s)
Στερεά λειτουργία 1mm/10mm (0.005/0.02 ft) 1.0s (Αρχικά 2.0s)

Μέτρηση γωνίας

Μέθοδος

Απολύτως Διαβάσιμο

Ελάχιστη ανάγνωση

GPT-102R
" / 5 " (0,2 μg/mgon)

Ακριβότητα

GPT-102R
2 " (0,6 μg)

Διάμετρος κύκλου

71 χιλιοστά.

Δείκτης/κλειδί

Εμφάνιση

Εικόνα LCD 160 x 64 σημεία με φως πίσω, 20 χαρακτήρες x 4 γραμμές

Πλακέτο

Αλφαριθμητικό, 24 κλειδιά

Διόρθωση κλίσης

Αισθητήρας κλίσης

GPT-102R
Μονοάξονας

Μέθοδος

Τύπος υγρού

Αντισταθμιστικό εύρος

±3'

Διορθωτική μονάδα

" (0,1 μg)

Άλλοι

Δείκτη λέιζερ

Κόκκινη Δίοδη Λαζέρ, μήκος κύματος 690nm

Οδηγός σημείων

Δύο πορτοκαλί LED

Εσωτερική μνήμη

Μέγιστο 24.000 βαθμοί

Διασύνδεση

RS-232C

Υψόμετρο οργάνου

176 χιλιοστά.

Τάξη λέιζερ

Τάξη I/1M (EDM), Τάξη 2 (Λαζερικός δείκτης/Λαζερικό πλέγμα)

Ευαισθησία σε κυκλικό επίπεδο

10'/2mm

Ευαισθησία επιπέδου πλάκας

GPT-102R
30"/2mm

Διάσταση

336 ((H) x 184 ((W) x 172 ((L) mm

Βάρος

Όργανο (με μπαταρία) 5,3 kg (11,6 lbs)
Πλαστική θήκη μεταφοράς 3,4kg (7,5 lbs)

Προστασία από σκόνη και νερό (IEC 60529)

IP66 (με εγκατεστημένο BT-52QA)

Θερμοκρασία λειτουργίας

-20°C έως +50°C (-4°F έως +122°F)

Χρόνος λειτουργίας της μπαταρίας BT-52QA

Μέτρηση απόστασης και γωνίας - Περίπου 5,0 ώρες / Περίπου 4,2 ώρες με σύνδεση Bluetooth
Μέτρηση γωνίας μόνο - Περίπου 45 ώρες
